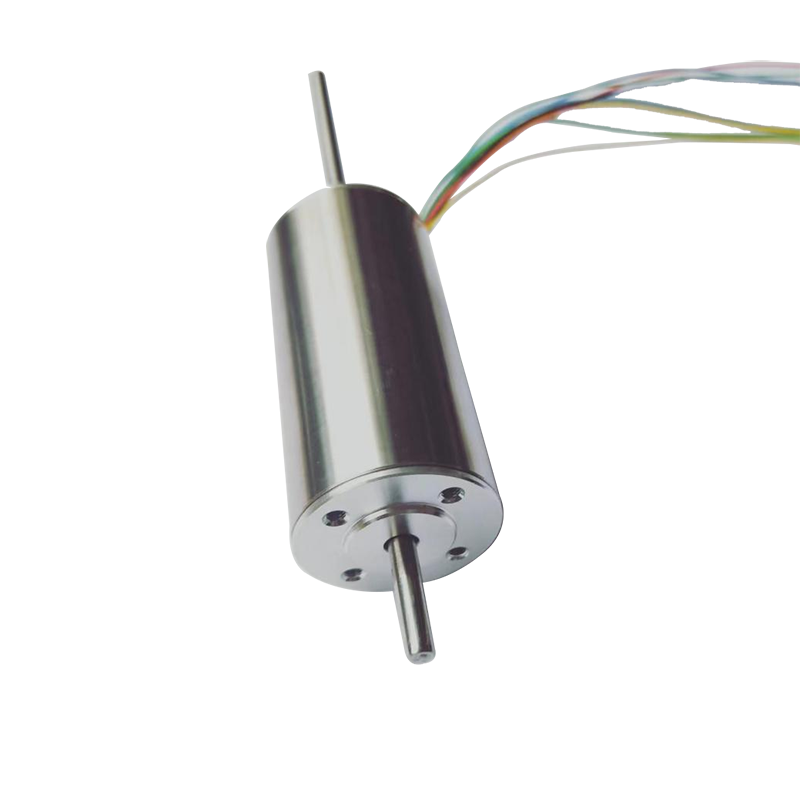

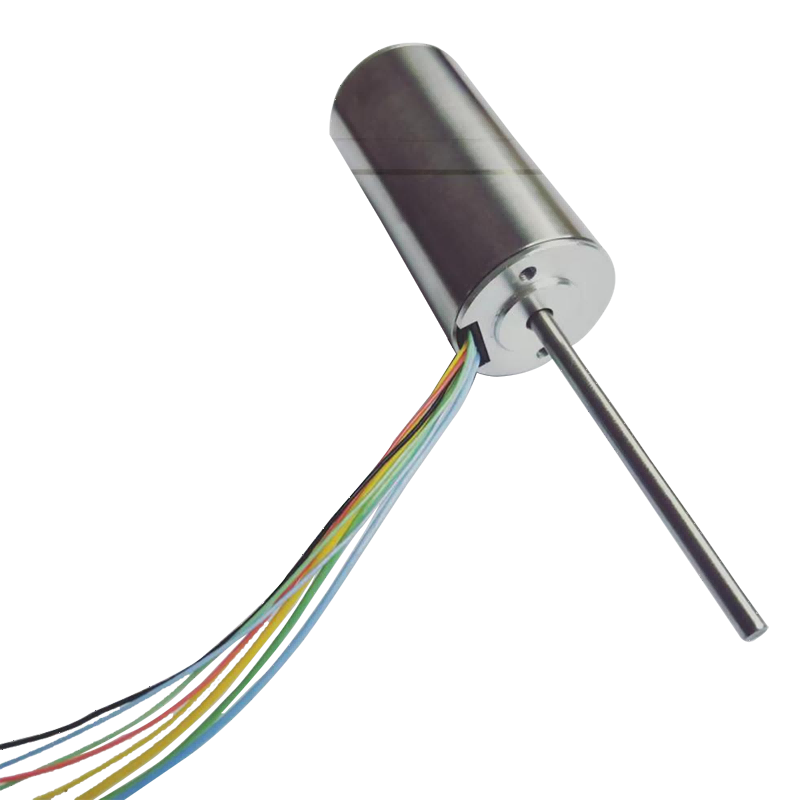

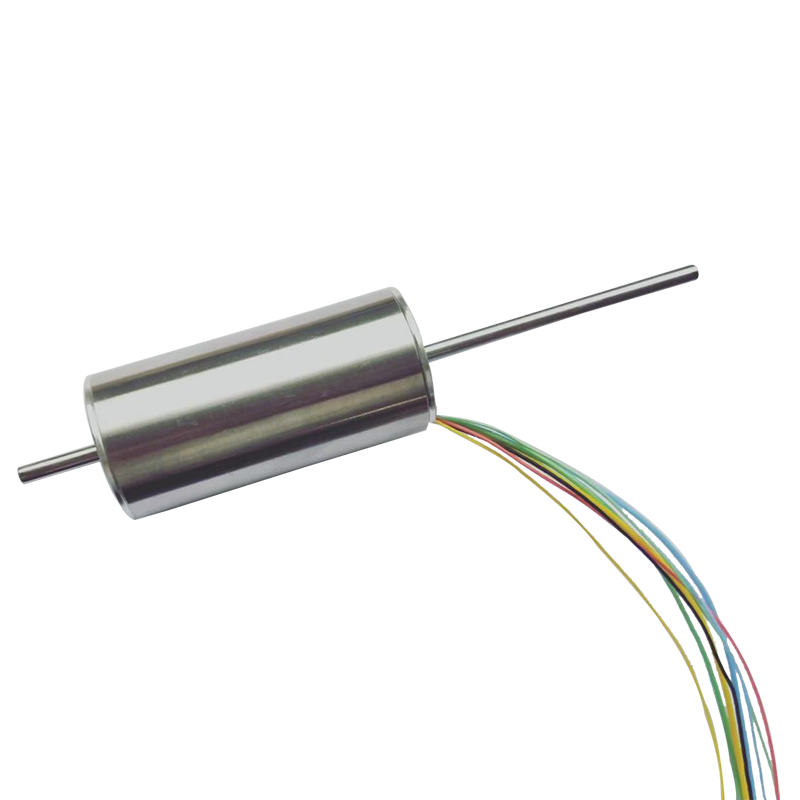

Ako profesionálna výroba by sme vám radi poskytli vysoko kvalitný 30 mm bezkartáčový jednosmerný motor RuiXing s Hallovým senzorom. Tieto produkty sa už dlhú dobu vyvážajú do Európy, Severnej Ameriky a oblastí Stredného východu. Ako továreň môžeme zabezpečiť presný čas dodania a zákazníci uznávajú kvalitu našich produktov a služby.
PARAMETER MOTORA
Nominálny výkon |
W |
26.0 |
Menovité napätie |
Volt |
24 |
Odpor |
Ohm |
3.03 |
Rýchlosť bez zaťaženia |
ot./min |
9300 |
Prúd naprázdno |
mA |
130 |
Konštantná rýchlosť |
ot./min |
388 |
Konštantný krútiaci moment |
mNm/A |
24.25 |
Konštantná rýchlosť/krútiaci moment |
rpm/mNm |
48.42 |
Stall Current |
mA |
7920.8 |
Krútiaci moment zastavenia |
mNm |
192 |
Max. Efektívnosť |
% |
76 |
Indukčnosť |
mH |
0.34 |
Mechanická časová konštanta |
pani |
8.48 |
Zotrvačnosť rotora |
gcm² |
16.67 |
Pri Max. Výkon |
||
Aktuálne |
mA |
1375 |
Krútiaci moment |
mNm |
33 |
Rýchlosť |
rmp |
7455 |
Výkon |
W |
26 |
MERANIE
MOTORICKÁ CHARAKTERISTIKA
● Rozsah okolitej teploty -40~+100℃
● Max. teplota vinutia 155℃
● Počet párov pólov 1
● Počet fáz 3
● Hmotnosť 160g
● Max. rýchlosť 15000 ot./min
● Ukončiť prehrávanie <0,15
● Priemer vôle ≤0,025
● Definícia potenciálneho zákazníka:
Hrubo-žlté Vinutie motora Pin1;
Hrubozelené Vinutie motora Pin2;
Hrubá modrá Vinutie motora Kolík 3;
Červená +5V Kolík 4;
Čierna GND Pin5;
Tenký-žltý Hallov senzor Pin6;
Tenkozelený Hallov senzor Pin7;
Tenko-modrý Hallov senzor Pin8.
PARAMETER MOTORA
Nominálny výkon |
W |
60 |
Menovité napätie |
Volt |
24 |
Odpor |
Ohm |
0.94 |
Rýchlosť bez zaťaženia |
ot./min |
9500 |
Prúd naprázdno |
mA |
200 |
RýchlosťNeustále |
ot./min |
396 |
Krútiaci momentNeustále |
mNm/A |
23.95 |
Konštantná rýchlosť/krútiaci moment |
rpm/mNm |
15.54 |
Stall Current |
mA |
25532 |
Krútiaci moment zastavenia |
mNm |
611 |
Max. Efektívnosť |
% |
83 |
Indukčnosť |
mH |
0.173 |
Mechanická časová konštanta |
pani |
4.23 |
Zotrvačnosť rotora |
gcm² |
25.90 |
Pri Max. Výkon |
||
Aktuálne |
mA |
2950 |
Krútiaci moment |
mNm |
70.65 |
Rýchlosť |
rmp |
8150 |
Výkon |
W |
60 |
MERANIE
MOTORICKÁ CHARAKTERISTIKA
● Rozsah okolitej teploty -40~+100℃
● Max. teplota vinutia 155℃
● Počet párov pólov 1
● Počet fáz 3
● Hmotnosť 160g
● Max. rýchlosť 15000 ot./min
● Ukončiť prehrávanie <0,15
● Priemer vôle ≤0,025
● Definícia potenciálneho zákazníka:
Hrubo-žlté Vinutie motora Pin1;Hrubozelené Vinutie motora Pin2;
Hrubá modrá Vinutie motora Pin3;
Červená +5V Pin4;
Čierna GND Pin5;
Tenko-žltý Hallov senzor Pin6;
Tenkozelený Hallov senzor Pin7;
Tenko-modrý Hallov senzor Pin8;
